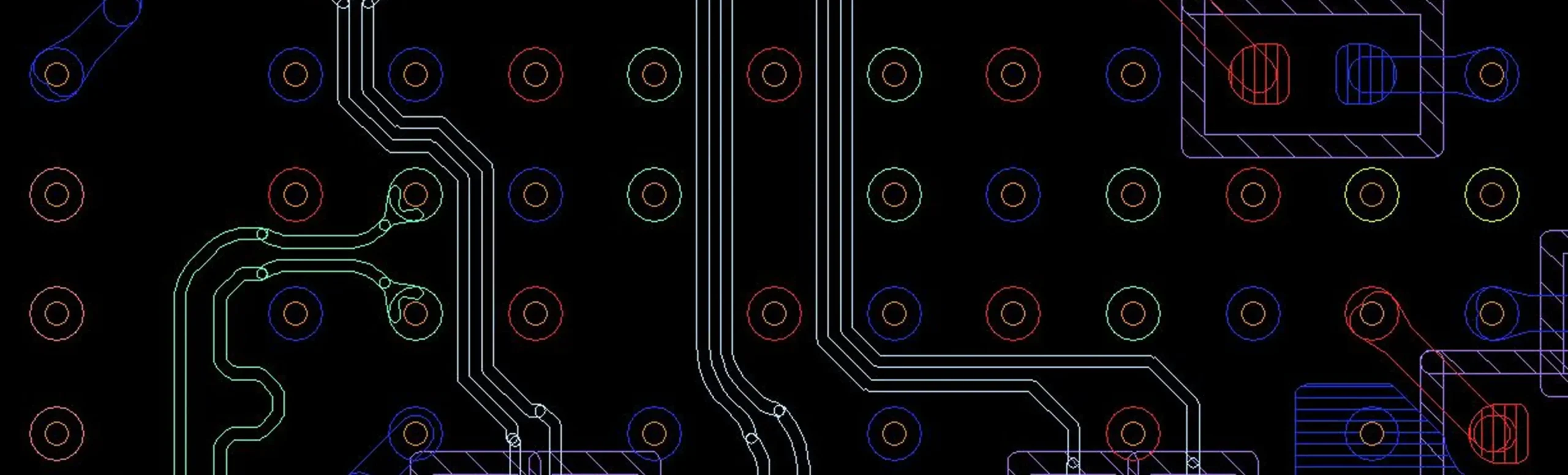

基板設計(パターン・アートワーク)/回路トレースの概要
ABOUT CIRCUIT&BOARD DESIGN
社内に設計チームを有するケイ・オールでは、専門技術を蓄積した担当がお客さまのご要望に素早く、的確に対応します。
回路設計は回路トレースを中心に対応し、基板設計は片面基板からビルドアップ基板まで幅広く対応しております。
シミュレーションも行うことができ、信号品質解析、遅延解析を中心にトポロジーの提案も行います。
ご提案
さまざまなお悩みに対して解決策を提案いたします。
特徴
実装会社ならではの設計のノウハウがあります。
柔軟性
社内で並行作業が可能なため、納期短縮と急な仕様変更にも対応します。
基板設計(パターン・アートワーク)/回路トレースの対応力
RESPONSIVENESS
-
このようなお悩み、ケイオールが解決します!
- 回路図を清書する時間が無い
- 使用している部品の生産中止案内が来た
- 動作確認する時間が取れない
- プログラムの書き込みだけ依頼したい
- 筐体への組み付けを依頼したい
- 10年以上前の基板をリメークしたい
- ピッチ違いの部品に交換したい
- BGAの配線を入れ替えたい
ケイオールに依頼した時のメリット
MERIT
ケイ・オールのワンストップは他社と違います!
社内で並行作業が可能なため、納期短縮と急な仕様変更にも対応。お客様の負担も削減します。
※基板製作以外は全てケイ・オールで対応可能
- 工程間のタイムラグ(発送・受入れ)が発生しない
- 回路トレースから対応
- 部品の選定と購入
- 試作/量産に応じた基板設計
- 実装を考慮した基板設計
- 入手性の悪い部品があれば、代替品を提案して納期確保にご協力
※代替品への変更情報を即座にアートワーク設計に反映 - デバイスのピン番入換えも柔軟に対応
※回路設計会社(お客様)とのやり取り(資料作成やメール)が不要 - 大型案件には協力メーカーと連携
基板設計(パターン・アートワーク)/回路トレースの特長
CHARACTERISTIC
-
ケイオールの基板設計(パターン・アートワーク)/回路トレースの特長
- 実装ノウハウをフィードバックした設計です
- 試作品、量産品、それぞれの用途に合わせた設計を行います
- 部品の選定から手配まで対応します
- 入手困難部品には代替品をご提案します
- 電気検査(電圧測定、動作確認など)も実施しており、より品質の高い製品をご提供します
- 回路設計は回路トレースから承ります
基板設計について
ABOUT BOARD DESIGN
-
実装を考慮した基板設計とは
実装会社からスタートした弊社では実装のノウハウの蓄積がございます。
そのノウハウはアートワーク設計においても活かされており、実装時における不良低減に設計段階から取り組むことが可能です。
また「基板設計を行い基板を製作したが実装できない」、「図面上では可能だが実際の製造では作ることができない」等、 試作時では起こりがちな問題も、設計者が実装の知識を所有しているからこそ事前に解決することが可能となります。
実装のノウハウから得られる高品質な基板設計を是非お試しください。
ケイ·オールの強み
URGENT RESPONSE
-
トータルサポート
基板設計(パターン・アートワーク)/回路トレース・部品手配・基板製作・実装・電気検査までトータルでサポートします。
基板製作以外の各部門が社内にありますので、急な変更があっても、迅速かつ正確に対応可能です。
ワンストップにより、お客様の手間を取らせません。
(1度の発注でOKです) -
実装途中での回路変更
アートワーク設計後実装がスタートしたとしても製造部門を持っているケイ・オールなら実装途中の回路変更も対応可能です。
パターンカットやジャンパー、部品交換、定数変更等対応が可能となります。
またBGAのジャンパー等も対応可能のため、実装スタートした場合でもお気軽にご相談ください。
良品を作りあげるための取り組み
INITIATIVES
-
検図
各種無償ビューワーソフトでの検図が可能です。
「CADLUS Viewer」、「Board Viewer」、「ALTIUM DESIGNER VIEWER」電気検査
出荷前検査にて電気検査も対応できます。(治具や手順書の提供が必要となります)
設計設備・スタッフ
FACILITY & STAFF
-
回路・基板設計の設備
- 回路図CAD:OrCAD
- 設計CAD:CADLUS ONE、図研CR-5000 BD、ALTIUM DESIGNER
- シミュレーションソフト:Lightning, ApsimSPICE
- アートワーク設計者:20名(協力メーカー含む)
信頼の実績!
RELIABILITY
-
回路トレース
デバイス評価基板、画像処理基板、医療用基板
-
基板設計
LVDS,PCI Ex,USBなどの各規格に対応。
ビルドアップ基板、フレキ基板、BVH(IVH)基板 -
シミュレーション
信号品質解析・遅延解析
DDR3,DDR4などの高速メモリーインターフェース -
基板製作
(協力会社にて製作)リジッド基板、フレキ基板、ビルドアップ基板、BVH(IVH)基板
FR-4,FR-5,CEM3,高Tg
インピーダンスコントロール基板 -
その他
実装を考慮した基板設計、インピーダンスコントロール基板設計、等遅延配線基板設計、高周波基板設計など多数の実績あり!
基板設計
3拠点から全国どこでも
短納期で対応します
お電話でのお問い合わせ
- 東京工場042-370-3550
- 関西工場072-802-3331
- 中部設計058-322-4242
- 受付時間:
- 午前9時~午後5時
土日・祝日も営業(年末年始を除きます)
COMMENT
基板設計(パターン・アートワーク)/回路トレースなら
お任せください!
基実装工程に触れることで設計する際に意識する範囲が広がりました。
「どのような部品を選べばいいのか?」
「どのような配置にすればいいのか?」
「どのようなパターンにすれば問題が起きないのか?」
お客様の要求仕様を満たしながら実装効率を上げることは決して簡単なことではありませんが、少しでもコストダウン・納期短縮が実現できるように高い意識を持って取り組んでいます。
