特殊改造

事例
CASE

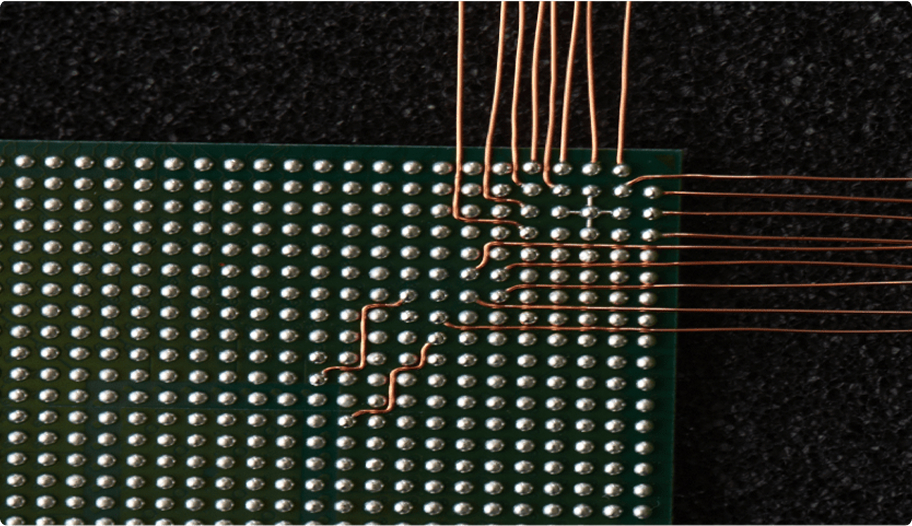

• 事例1:改版する時間がないためBGAジャンパーにてどうにか動かせる形にしたい

  展示会で使用するデモ基板だが、配線の間違いが発覚、改版する時間がないため、
  BGAジャンパーにて修正し、展示会に間に合わせたい！

  特急対応にて全5枚のうち先行で1枚実施し、動作確認頂き問題なく動作しました。
  その後4枚を実施し、展示会に間に合わせました。

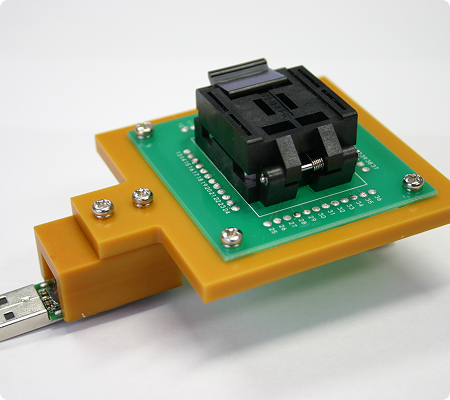

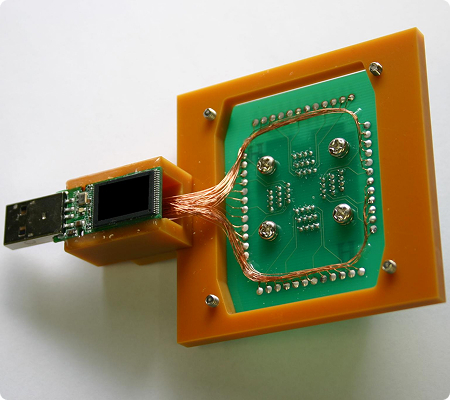

• 事例2:PC⇔USB接続仕様のICチェッカーを製作したい

  1.メモリーコントローラ（QFP）の交換を可能にするため、ICソケットを用意。 そのままではUSBメモリーに搭載できないので、ソケット実装用基板を製作。

  2.メモリーコントローラを外し、そのフットプリントと基板間を全ピンジャンパー線で接続。

  3.USBメモリーとソケットが搭載された基板を治具で固定（治具もケイ・オールで設計）。

  ＊パソコンなどにも挿抜出来るコントローラ評価治具を製作し、大変喜ばれました。

  ＊難易度の高い改造作業は1台1名にて作業を行いますが、熟練作業者全員がジャンパー配線可能なケイ・オールでは、案件が重なっても対応できます。

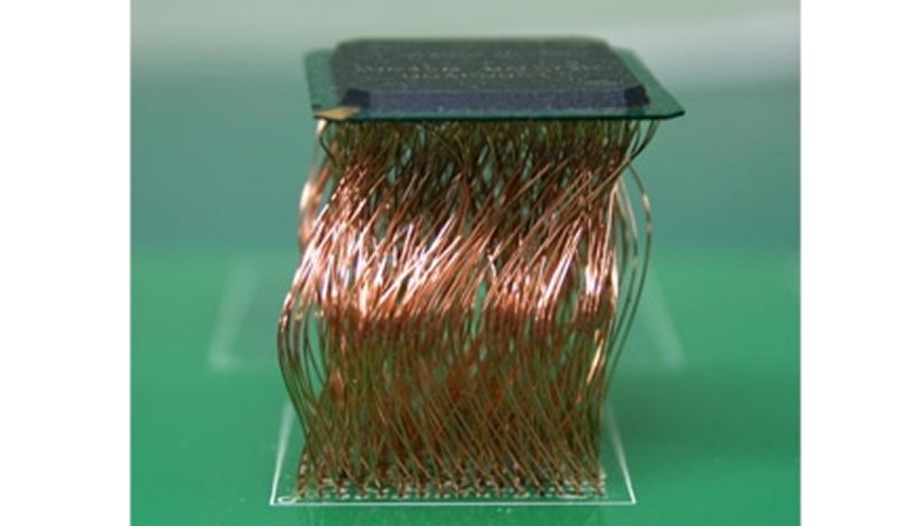

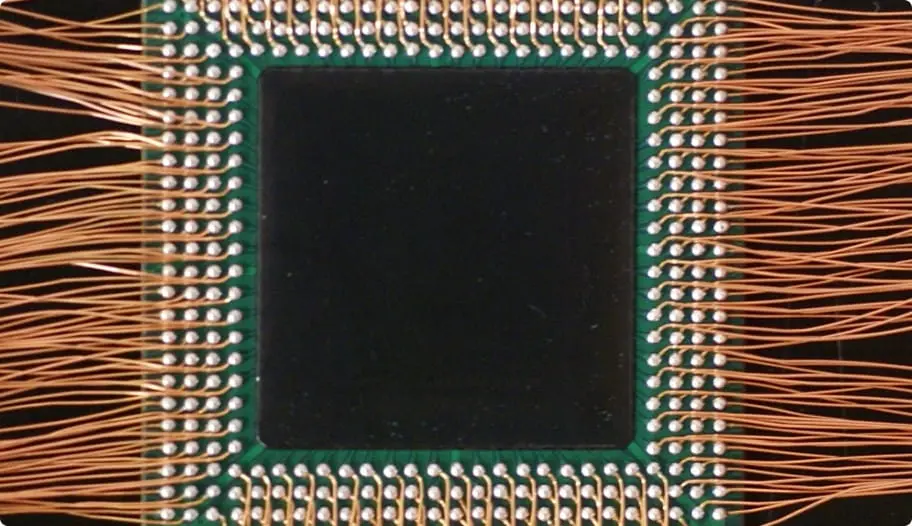

• 事例3:BGAのパターンを1ピンずつ間違えたので全ピンBGAからジャンパーを配線してほしい

  動作確認中、BGAのパターン配線ミスが発覚、全ピン1ピンずれての配線になっていたため、
  試作用ということもあり、BGAから全ピンよりジャンパーをし、動作確認をクリアしました。

  ＊現在ではここまでのジャンパーですと変換基板を用いたPOPでの対応がより確実になります。
