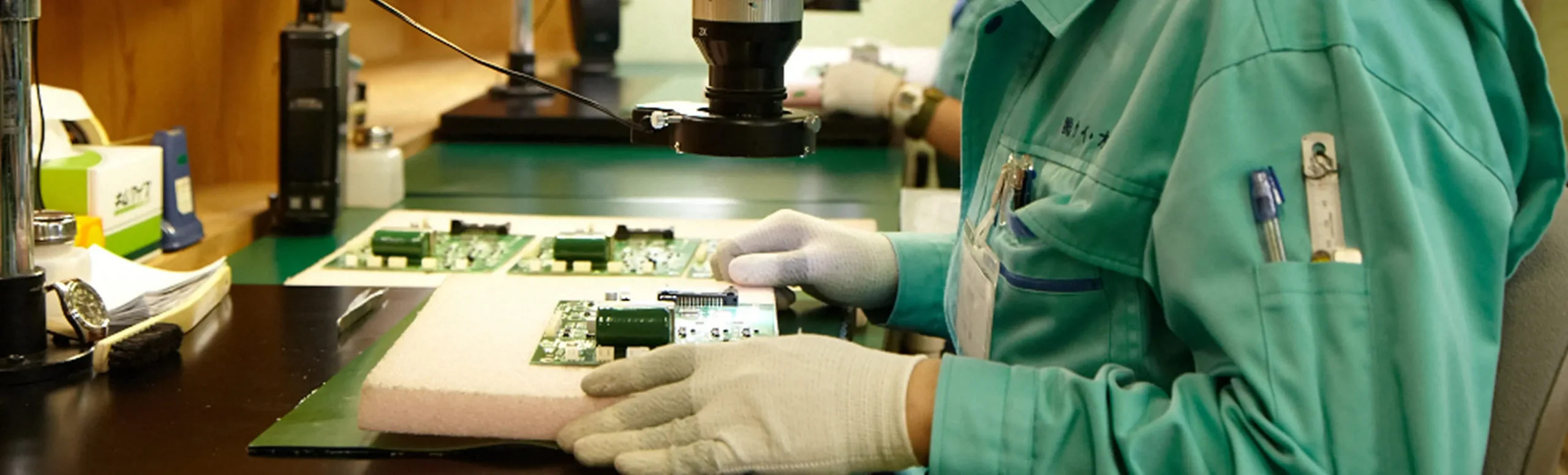

基板実装・改造業務

基板実装とは、プリント基板（プリント配線板）に電子部品をはんだにて接合し、電気的につなげ、電子回路を作成することを表します。
部品は大きくプリント基板表面のPADにはんだ付けを行うSMT（表面実装部品）とプリント基板のスルーホールに挿入してはんだ付けを行うDIP(挿入部品)に分けられます。
ケイ・オールでは30年の実績により各種ノウハウを持っております。培ったノウハウ、実績で、どの実装メーカー様にも技術力では負けない自信がございます。
今でも技術の研鑽を進め、今では極小チップの0.2mm×0.1mmサイズのチップまではんだコテで手付け実装できるまでになりました。
熟練の作業者が培った技術力であらゆるニーズにお応えし、お客様をサポートさせて頂きます。

顧客満足を目指して

弊社は1990年に4名で創業いたしました。
創業当時は何の設備もなく、各々がはんだコテ1本で改修案件や手付け実装を主要業務としておりました。その後、有難いことにたくさんのお仕事を頂けるようになり、受注キャパシティ拡大のため、設備を導入し、以来、数々のお客様と共に技術の研究を重ね、現在は基板設計からのワンストップサービスやマウンター実装・手載せ実装、当初からの業務である手付け実装、改修案件等幅広く対応しております。

また基板納入後、アフターフォロー・アフターサービスとしてリワークや高難易度の改修等もお手伝いさせていただいております。
