カスタム治具設計 概要
ABOUT CUSTOM JIG BOARD DESIGN
お客様の望む形を作成いたします
お客様のご要望に合わせた様々な治具基板作成いたします！
特殊な基板でもケイオールでは製造がおりますので社内にて事前に打ち合わせしながら製造可能な基板を設計いたします。
事例
CASE
-
事例1：ソフト書き込み用の治具作成
お客様の方で書き換えが必要なかった基板の為、書き込み用のコネクタを基板上に準備していませんでした。

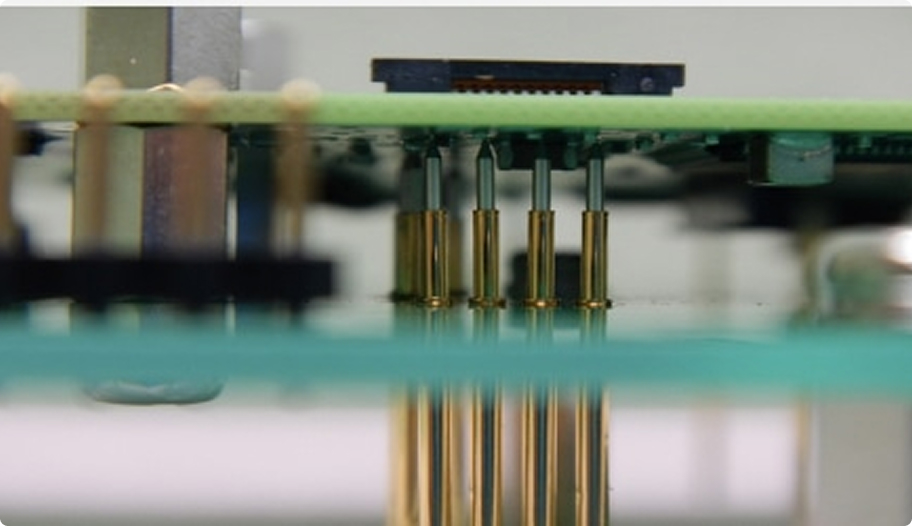

ただ途中でソフトの変更が必要になった際にソフト書き込みコネクタがないため、ソフトの変更が出来ない状況となり、治具基板の作成になりました。お客様から元の基板のガーバーデータを頂き、基板上のPADをプローブを突き当ててソフトを書き込む治具基板を設計・製造を行いました。
-
事例2：他社の製品の波形観測を行い、新製品開発のためのアイデアを得たい。
他社より販売された製品にて、波形観測を行うため、部品を取り外して、波形観測用の基板を取り付けたいとご依頼頂きました。

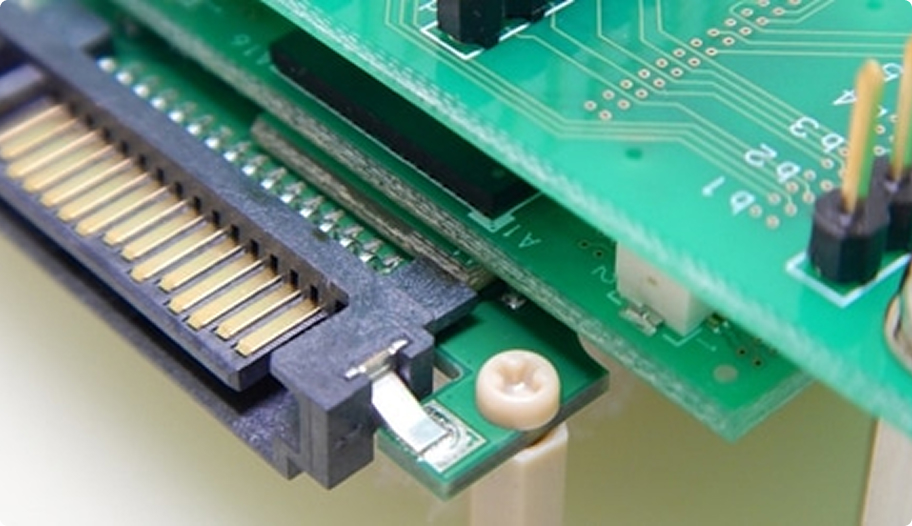

製品のBGAを取り外して、配列等を確認し、外へ引き出すための基板を作成いたしました。取り付けについても高難易度ではありましたが4段のPOPにて対応いたしました。
お客様のほうで確認していただき、波形観測ができました。
このようなお悩み·不安をお持ちの方に
ご利用いただきたいサービスです
評価用の治具作成いたします
「評価をする治具を作成したい」
「他社の製品を調べたい」
「検査治具がなくて困っている」
ケイ・オールにご相談ください。
お客様のご要望にあわせて治具を設計いたします。
技術実績
3拠点から全国どこでも
短納期で対応します
お電話でのお問い合わせ
- 東京工場042-370-3550
- 関西工場072-802-3331
- 中部設計058-322-4242
- 受付時間：
- 午前9時～午後5時
土日・祝日も営業（年末年始を除きます）
COMMENT
治具設計承ります。
お気軽にご相談ください。
設計課、製造課で連携し、様々な基板を作成することが可能となります。
「実際に設計してみたが製造ができない」となると元も子もありません。
設計段階で事前に製造と打ち合わせを行い、問題点をフィードバックしながら設計することで製造可能な基板の作成を行います。
