BGAコネクタのリワーク
2022/03/30
![BGAコネクタのリワーク](https://www.kei-all.co.jp/wp-content/uploads/2022/03/ボール部-詳細側面.png)
ケイ・オールブログをご覧の皆様、こんにちは
ブログ編集部(本社 第3製造課)です
今回は、リワークの中でも最近急増してきています
BGAコネクタのリワーク
について書かせていただきたいと思います
BGAコネクタというとICソケットのようなものを
想像されるかと思います
最近急増しているものは、外観では普通の
コネクタのように見えますが、
電極部はピンの先にボールがついているものです
これが中々の曲者でして・・・
![雲隠れの術をする忍者のイラスト](https://1.bp.blogspot.com/-0e99en4V-PI/VsGsSG6jBKI/AAAAAAAA3-w/epwxeq31bAE/s400/ninja_kumogakure.png)
「曲者」と呼んだ理由としては、何と言っても
通常のBGAのようにボールを再製できないことにあります
各メーカー様の技術により特殊な工法で
ボールをつけられたコネクタであり、
絶対に失敗できない
というプレッシャーがあります

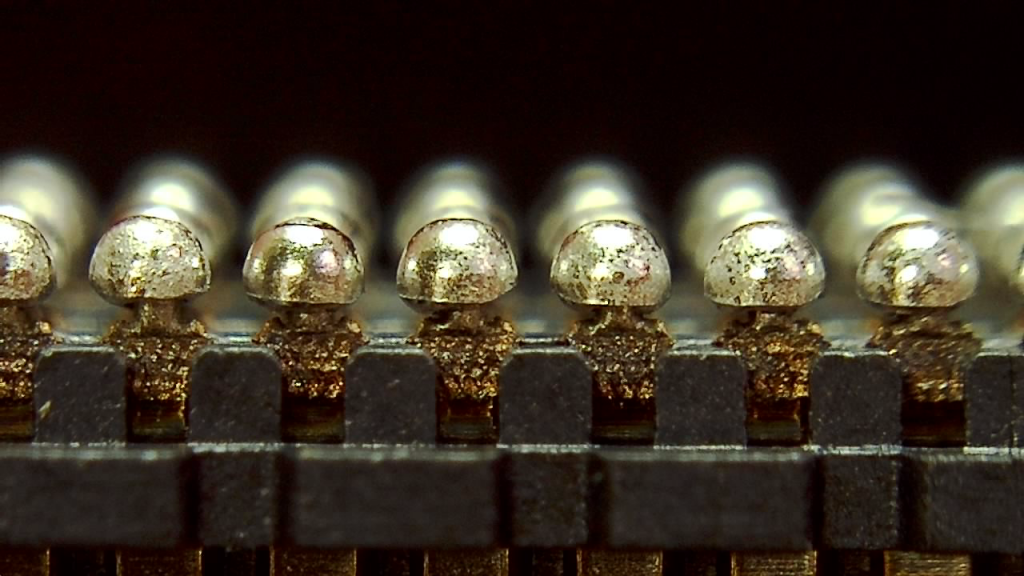

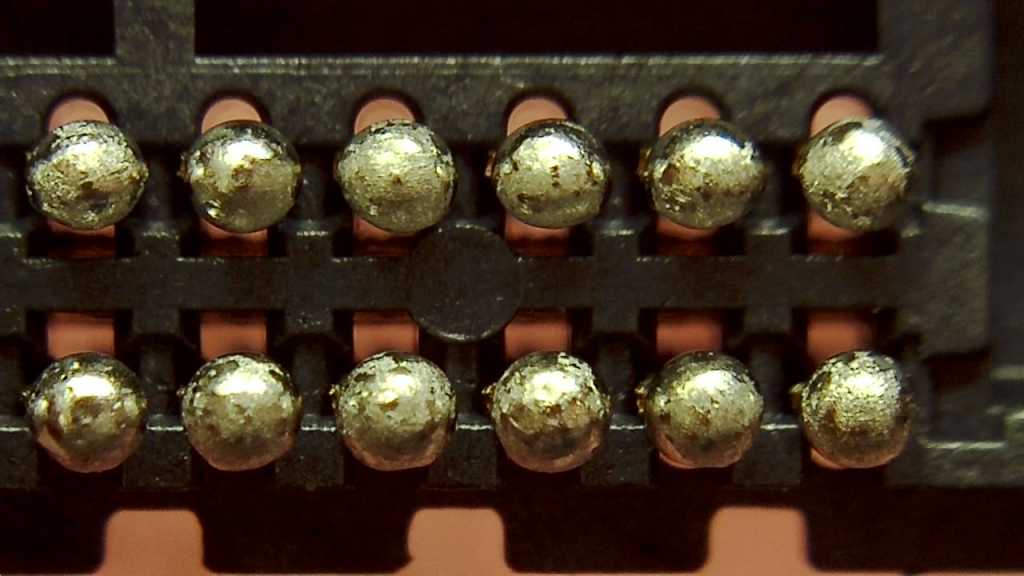

ボール部 ボール部(側面)
写真はあくまで例ですが、
このようにピンの先にボールがきれいに実装されています
各メーカーごとにピッチやボールのサイズ、
コネクタの端子数など様々です
中には、特別な仕様があり、基板の設計、製作時の
推奨やメタルマスクの開口、板厚まで細かく
推奨されたものまであります
トライアル段階でいろいろと失敗してきたこともあり、
メーカー推奨の大切さを身をもって知りました……
![実験に失敗した博士のイラスト](https://4.bp.blogspot.com/-pi2OEw0-Eew/XJB5M76Zf9I/AAAAAAABR9I/5FrJ3BqUJtUKKUVvvIJnxQ54v6O97HL0ACLcBGAs/s450/science_hakase_shippai.png)
例えば、1.27ピッチのBGAコネクタでは
パッドサイズφ0.65mmに対して、メタルマスクの
推奨開口値はφ0.89mmなんです
板厚も150μmとあり、
基板全体の実装でも色々と工夫が
必要なものになっています…
ほかにも様々な仕様のBGAコネクタが生み出されており、
これからも曲者が
増えそうな予感が
してきます
これからもマシン実装部隊とも連携し、
新たな部品の実装・リワークに挑み、多くのお客様の
支えとなれればと思っております
高難度案件をご依頼いただく中で技術力を磨いてきた
当社ですので、「挑戦の中で成長する」気持ちを忘れず
曲者案件にも挑んでいきたいと思います!
難しそうなご依頼も、ご相談いただければ嬉しく思います!
最後までご覧いただきましてありがとうございました
