第68話:予備が用意できない特殊な基板・部品にも対応!ケイ・オールの「特殊基板実装」
2024/04/26
みなさん、こんにちは。
ケイ・オールの非公認キャラクター、シサクワガタです。
最近ロードバイクを買ったんだけど、ハンドル部分をカスタムしてみたんだ。
いずれはフレームやタイヤ部分の特殊カスタムにも挑戦したいと思っているよ。
さて今日は、「特殊基板実装」について紹介するよ。

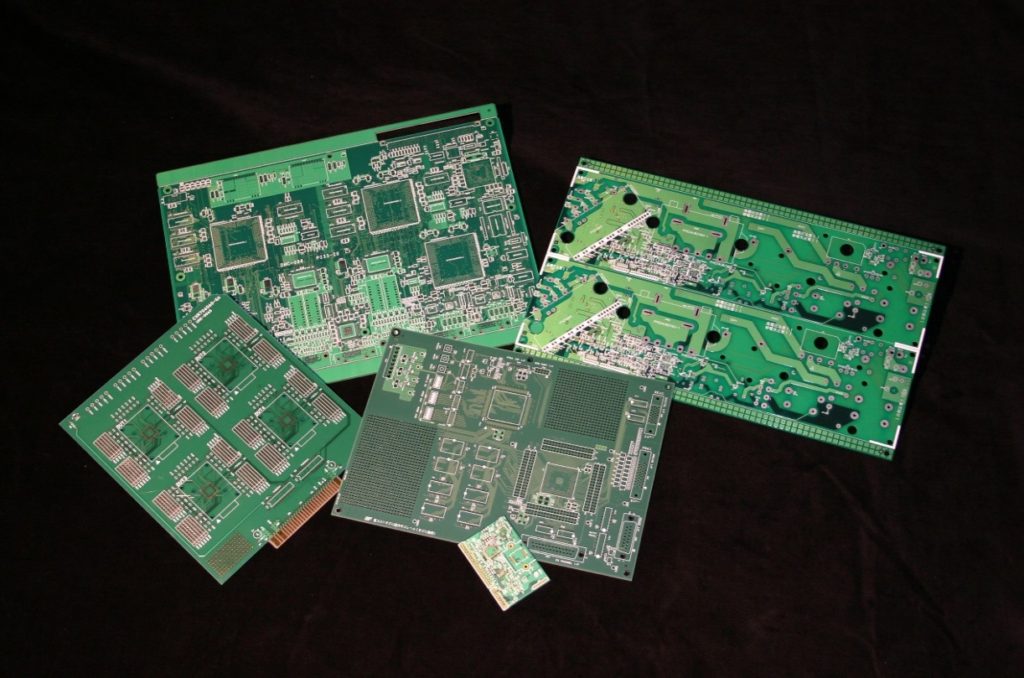

ケイ・オールでは、多層基板、アルミコア基板、大型基板、厚い基板、薄い基板、異型基板などさまざまな基板において、十分かつ安全なプロファイルと豊富なノウハウで対応しているよ!
こんなお悩みはありませんか?
特殊基板実装にお悩みの方、ご相談ください!
「リフロー槽に入らない大型基板の実装をしたい。」
「余剰が無い高額デバイスの実装を確実に行いたい。」
「基板が厚い為に温度が十分にかかるか不安である。」
ケイ・オールの「特殊基板実装」におまかせください!
条件に応じた最適な解決策をご提案!
予備が用意できない特殊な基板・部品の実装は事前の段取が非常に重要です。
温度条件・実装方法など最適な解決策をご提案いたします。
特にプロファイルについてはさまざまなタイプの基板に適したプロファイルのノウハウの蓄積がございます。
ケイ・オールがこれまでに試作実装メーカーとして培ってきたさまざまな基板対応の実績・ノウハウでご要望にお応えします。
ケイ・オールの「特殊基板実装」の事例
事例1:厚い基板の実装で困っている
3.2mm厚の基板に高額デバイスを搭載するという案件でした。
その際に、プロファイル用の基板に搭載デバイスのダミーICを搭載してプロファイル取りを行い、デバイスの本体・ボール部の実測値を検討し、最適な温度条件を抽出しました。
これにより、基板とデバイスに実装上十分な熱をかけつつもデバイスの熱負荷は最小限に抑える実装が可能となり、無事試作評価が終了しました。近年、高額デバイスの実装が増えております。容易に予備のデバイスが用意できない状況下で、最小限のコストで最大限の効果をお約束します。
※ケイ・オールでは、特殊基板実装に関し品質管理課立会いの下、温度プロファイル取りを行ってから実装する事を義務付けております。
※リードの長さが不足しているDIP部品は、全数リード端子の導通チェックを行っております。
(例:大電流基板・アルミ基板・フレキ基板・バーンイン基板・セラミック基板・アルミ貼り付け基板・高多層基板・異形基板・アルミコア基板など)

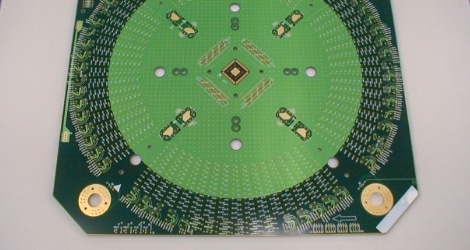

事例2:リフロー・マウンターに投入出来ない特大基板(外寸1m角)に実装をしたい
本案件では、すべての実装部品を手はんだにて対応しました。
高い技術を要求されたケースでしたが、不良ゼロで納品することができました。
ケイ・オールのリフロー・マウンターは最大サイズ500㎜角までであるため、それ以上の実装はすべて手はんだにて対応しています。
「特殊基板実装」の詳細情報はこちら
https://www.kei-all.co.jp/rescue/special-jisso/
