タクト図面　検査への活用法

ケイ・オールブログをご覧の皆様、こんにちは
編集部(検査課)です

春です☆彡
Spring💕
桜はもうすぐですよ～🌸

(花粉症の方、お大事になさってください)

本日、私のデスクはマックス27.4℃にまで気温があがりました～


ということで………

扇風機解禁で～す

さて今回は『タクト図面の活用方法』について紹介させていただきます

先日（2021.12月）弊社生産管理編集部が
『タクト図面について』を紹介していましたが
皆さん見て頂けましたか？
『タクト図面』のご紹介 | プリント基板実装・部品実装とBGAリワーク・リボール｜ケイ・オール (kei-all.co.jp)



今回はそのタクト図面を
検査課でどのように活用しているか
紹 介 し た い と 思 い ま す

検査課ではまずタクト図面をクリアファイルに入れ
その上から色付けをしていきます

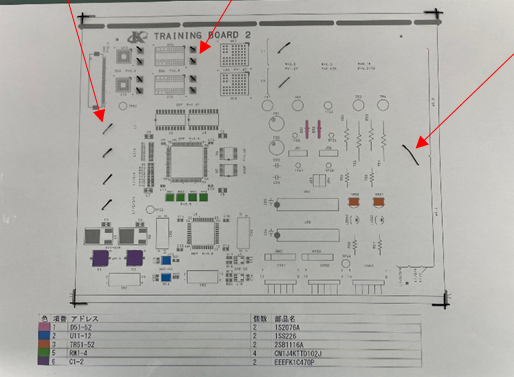

最初に未実装タクトとなる1枚を入れ

未実装箇所に黒色でマークを入れます

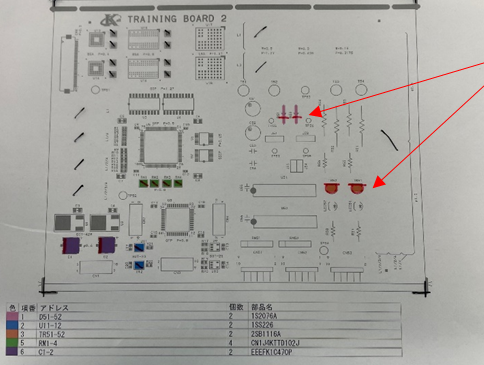

次に部品毎に色付けされたタクト図面を同じクリアファイルに
入れ替え今度は赤色で色付けをします

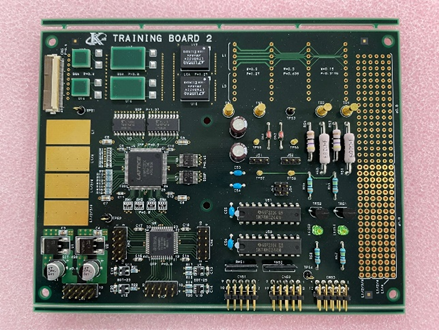

勿論基板を横に置き極性や部品型名も、この時に確認し色付けを進めます



**今回は基板1枚ですが通常は御依頼案件の基板全部を並べて検査します

•

•

そして図面全枚数！！
同じことを繰り返します

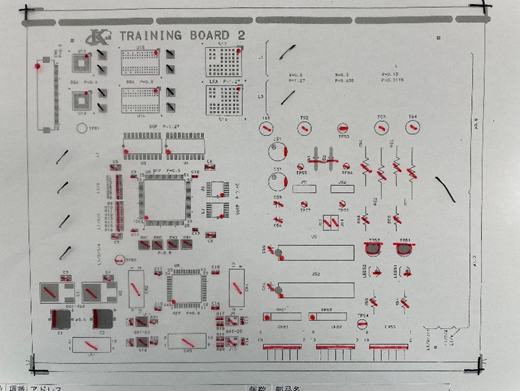

するとこのような状態になります

【最終形態をカラーコピーし検査履歴として保管します】

今回御紹介したタクト図面は弊社のトレーニング基板の図面ですので
部品点数も少なく図面のページ数も少ないのですが
実際は何千点も部品が搭載されるような基板が有ります☆彡

故にもっともっと複雑になります

ページ数も50ページ超えることも多々有りますので、
両面合わせると100ページ越えも！！！！

検査員は日々、目を皿のようにして奮闘しています

検査課全員で力を合わせて毎日検査を行っておりますので
安心してお任せください

案件お待ちしております
