マウンターをご紹介【関西事業所】

ケイ・オールブログをご覧の皆さん
こんにちは、ケイオール関西　生産管理課です


先日関西事業所へ新型リワーク機が搬入されました
丁度ご紹介しようと思いましたがブログを記載している時に搬入の最中で
これからテスト基板等で検証中ですので

今回は関西工場のマウンターをご紹介したいと思います

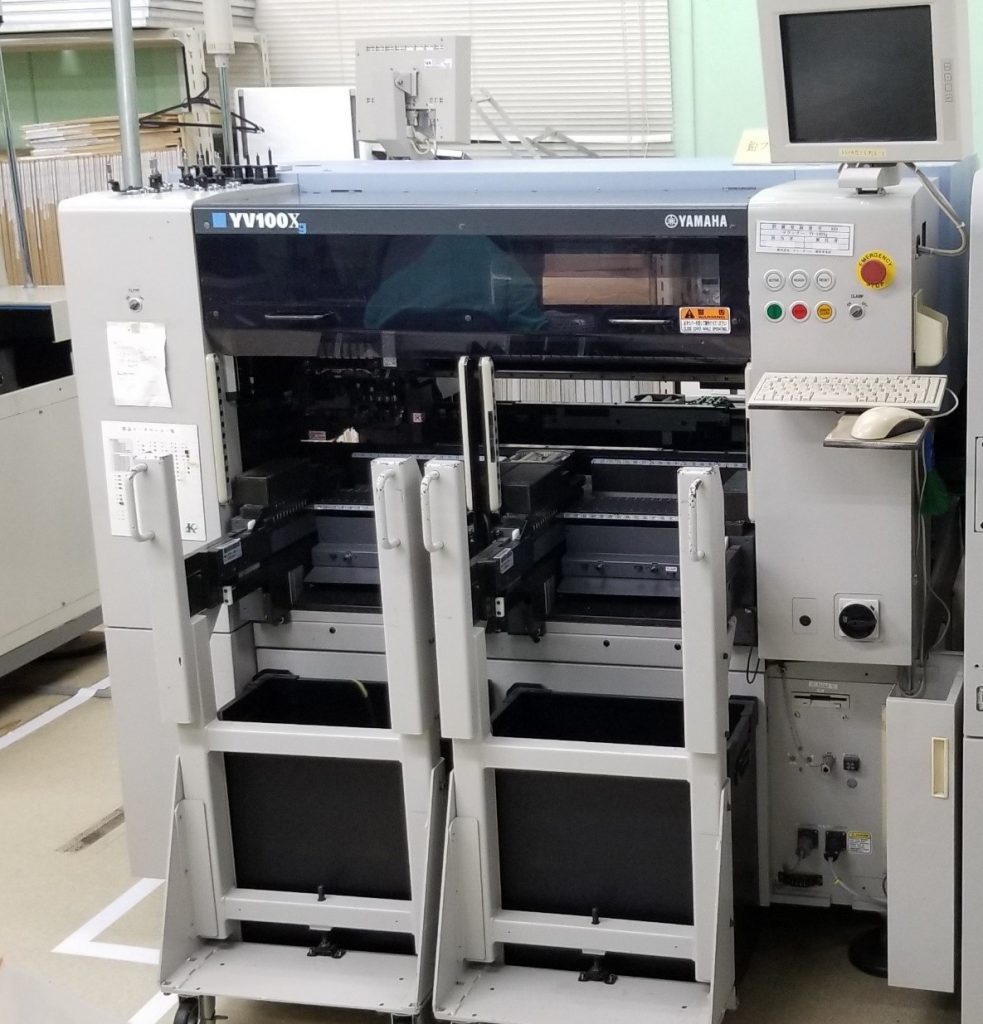

関西事業所のマウンターはもともとヤマハ発動機製のYV-100ＸＧとYVL-88Ⅱでしたが
(特にYVL-88Ⅱはかなり旧式のマウンターで既にディスコンとなっております)


旧式に変わる新しいマウンターを導入検討の結果、2019年当時に

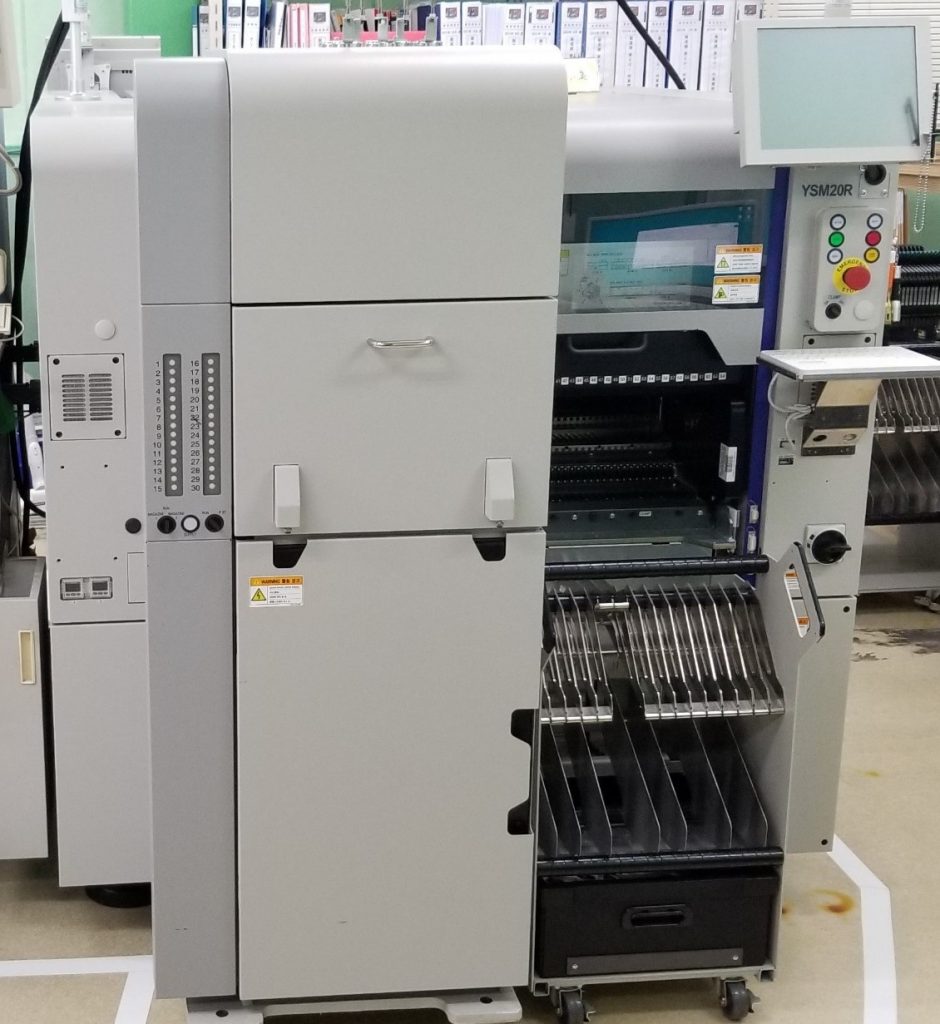

最新モデルとして同じくヤマハ発動機製のYSM20R
(バイクのヤマハらしくバイクの型番みたいな製品名ですよね）
Z:LEX（ジーレックス）を導入致しました

•

•

機能を語り尽くすとブログのページが物凄く増加してしまうので
超簡単に紹介だけします

最大基板サイズ

【100XG】　460mm×440mm　※弊社のリフロー最大サイズが380ｍｍなので実質460ｍｍ×380ｍｍとなります

【Z:LEX】　　810mm×490mm　※弊社のリフロー最大サイズが380ｍｍなので実質810ｍｍ×380ｍｍとなります

大型基板も実装可能になりました！

ですが…弊社のリフロー炉の最大サイズが380ｍｍの為
現在の実装可能最大基板サイズは810ｍｍ×380ｍｍとなってしまいます
(残念……)


そしてZ:LEXの良い所ですが…
マウンターとしては、実に、

早い！！

です


メッチャ早いです
シューマッハです


そして実装精度も…良きです！
チップサイズ0603や0402の実装精度も良好です


100Ｘｇで実装点数500点前後辺り基板1枚の実装時間が5～6分程のなのですが
Z:LEXでは同じ条件で基板1枚の実装時間が約2分弱程となります
（搭載部品に左右されますが）


特に0603のＣＲ等は100ｘｇで実装するとチップ裏返りや横実装等がありましたが
Z:LEXでは実に素晴らしい実装を見せてくれます

今後もZ:LEXと100Ｘｇのコンビで生産をこなして行きます！
